Динамичка брза контролна вага

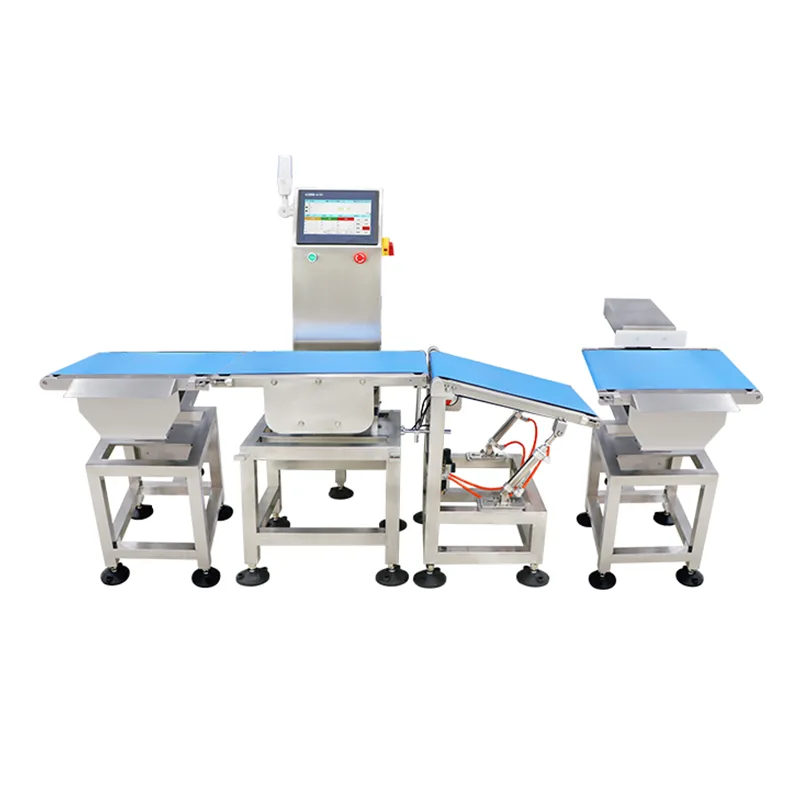

Динамичка брза контролна вага (ЈДС серија) је систем за вагање на линији који производи Јиангсу Јутиан Веигхинг Екуипмент Цо., Лтд. Дизајниран је за производне линије где је потребна 100% провера тежине производа при брзини линије, без прекида протока производа. Опрема снима очитавања тежине док су производи у покрету на транспортеру, упоређује свако очитање са унапред постављеним границама и покреће механизам за сортирање за одвајање неусаглашених артикала.

Динамичко вагање се разликује од статичког по томе што се мерење врши током кретања транспортера. Систем компензује механичке вибрације и кретање производа кроз комбинацију алгоритама дигиталног филтрирања и механички изолованих ћелија оптерећења. Спецификације тачности су стога међусобно зависне од брзине транспортера, димензија производа и тежине производа - однос који се узима у обзир током конфигурације система.

Техничке спецификације

Напомена о тачности:На тачност детекције утичу тежина производа, димензије, брзина транспортера и услови околине. Наведени распони тачности представљају достижне перформансе под контролисаним фабричким тестирањем са репрезентативним узорцима производа. Пуштањем у рад на лицу места утврђује се стварни учинак у условима производње.

ЈДС серија је развијена у Јиангсу Јутиан-овом 919 Р&Д центру и производи се у два производна погона под ИСО9001 сертификованим менаџментом квалитета. Компанија поседује 68 националних патената, укључујући вишеструке који се односе на динамичке алгоритме вагања и дизајн система за контролно вагање велике брзине. Производи су ЦЕ сертификовани.

Технологија динамичког вагања

Сензор и обрада сигнала:Серија ЈДС користи ћелије за мерење напрезања конфигурисане у механички изолованом делу за мерење. Транспортна трака преко зоне вагања је у потпуности подупрта склопом ћелије за оптерећење, одвојена од погонског мотора и узводних/низводних транспортера размацима или преносним ваљцима. Ова механичка изолација смањује пренос вибрација мотора у сигнал вагања.

Дигитално филтрирање и компензација брзине:Очитавања тежине се узоркују на високој фреквенцији током кратког периода када сваки производ пређе преко зоне вагања. Алгоритми дигиталног филтрирања издвајају стабилну вредност тежине из динамичког сигнала, компензујући преостале вибрације и кретање каиша. Капацитет протока система је одређен дужином производа, брзином транспортера и минималним временом потребним да се сигнал вагања стабилизује.

Управљање параметрима производа и логика сортирања

Контролер екрана осетљивог на додир чува скупове параметара за више производа, укључујући циљну тежину, горње/доње границе толеранције, брзину транспортера и режим сортирања. Када је производ изабран, сви повезани параметри се аутоматски учитавају, смањујући време преласка између различитих СКУ-ова. Систем подржава класификацију засновану на тежини у више разреда (нпр. премала тежина, прихватљива, прекомерна тежина) са подесивим акцијама сортирања за сваки разред.

Механизми сортирања се специфицирају током конфигурације система на основу карактеристика производа и распореда линија. Уобичајене опције укључују пнеуматске потисне руке за бочно одбацивање, ваздушне млазнице за лаке производе и клапне или преклопне капије за интеграцију са низводним транспортерима. Сензор за потврду одбијања потврђује да су неусаглашени артикли успешно уклоњени пре него што стигне следећи производ.

Оперативна поузданост у индустријским окружењима

Конструкцијски оквир је израђен од нерђајућег челика 304, одабраног због издржљивости и компатибилности са окружењима за прање која су уобичајена у прехрамбеној и фармацеутској производњи. Контролер екрана осетљивог на додир и електрично кућиште су заптивени на ИП65 или више, у зависности од конфигурације. Ожичење и прикључци сензора су вођени кроз заптивене водове. Систем је дизајниран за континуирани рад у више смена, са лежајевима и каишевима који су специфицирани за предвиђени радни циклус.

Калибрација се врши преко интерфејса екрана осетљивог на додир коришћењем вођених процедура у једној или више тачака са сертификованим тест теговима. Рутинско одржавање—укључујући инспекцију траке, проверу нуле сензора и верификацију поравнања транспортера—је доступно без специјализованих алата.

Типични сценарији примене

ФАК (често постављана питања)

Како брзина транспортера утиче на тачност мерења?
Тачност и брзина су међусобно зависне у динамичком мерењу. Веће брзине транспортера смањују време које сваки производ троши на зони вагања, што може повећати варијације мерења. Током конфигурације система, инжењерски тим одређује постижну тачност при потребном протоку на основу тежине и димензија производа. Тачност података се проверава током пуштања у рад на лицу места са стварним узорцима производње.

Који механизми спречавају вибрације да утичу на очитавање тежине?
Користе се два приступа пројектовању: механичка изолација и дигитална обрада сигнала. Део за мерење је механички одвојен од погонског мотора и суседних транспортера да би се минимизирао пренос вибрација. На страни сигнала, алгоритми дигиталног филтрирања обрађују узорке тежине високе фреквенције да би издвојили стабилну вредност упркос резидуалним вибрацијама околине.

Како систем обрађује више производа на истој линији?
Параметри производа — укључујући циљну тежину, границе толеранције, брзину транспортера и акцију сортирања — чувају се као унапред подешена имена у контролеру. Оператери бирају активни производ из менија екрана осетљивог на додир и сви параметри се аутоматски учитавају. Промена између унапред подешених подешавања не захтева поновну калибрацију.

Које карактеристике следљивости података су укључене?
Свако мерење тежине има временски жиг и евидентира се са идентификатором производа, измереном тежином, статусом толеранције (прошао/неуспео) и резултатом сортирања. Подаци се могу експортовати преко УСБ-а у ЦСВ формату или пренети на хост систем преко Етхернета или серијске везе. Статистички резимеи—укључујући укупан број, пролазност и дистрибуцију тежине—могу се видети на екрану осетљивом на додир у реалном времену.

Како се бира механизам за сортирање за одређену апликацију?
Избор механизма за сортирање зависи од тежине производа, димензија, врсте паковања, брзине транспортера и расположивог простора на линији. Пнеуматске потисне руке се обично користе за картоне и круте контејнере. Системи ваздушног пражњења су погодни за лагана флексибилна паковања. Фаза инжењерског прегледа одређује одговарајући механизам на основу спецификација производа купца и распореда линије.
