Паметно штампање и електронска вага за мерење

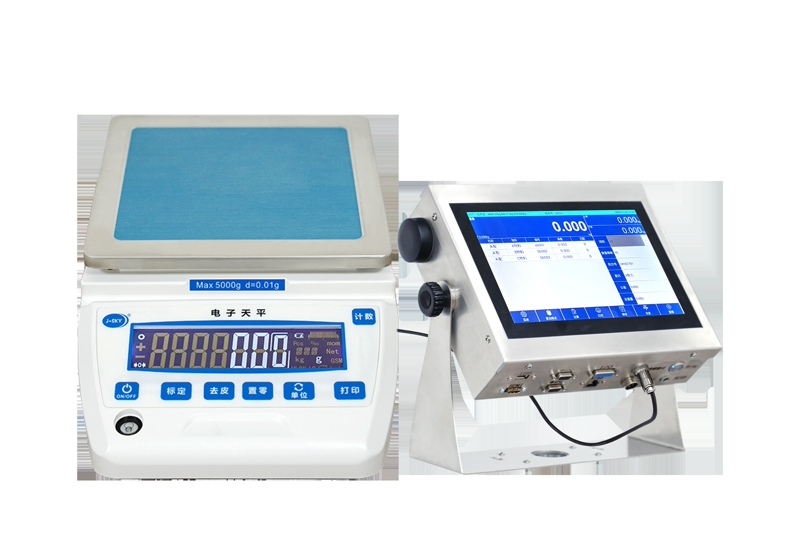

Електронску вагу за паметно штампање и вагање Х8 серију производи Јиангсу Јутиан Веигхинг Екуипмент Цо., Лтд. Она комбинује статичко вагање, термичко штампање и снимање података у оквиру једног уређаја индустријске класе. Опрема је дизајнирана за радне станице где свака операција вагања мора бити документована штампаним записом—као што су инспекција улазног материјала, верификација одлазеће робе, вагање састојака серије и станице за узорковање квалитета.

За разлику од динамичких контролних вага које раде на покретним производним линијама, серија Х8 је стационарна платформа за вагање намењена за употребу коју прати оператер. Производи или материјали се постављају на платформу ручно или помоћу помоћне опреме за руковање; вага бележи стабилно очитавање тежине, а уграђени штампач генерише карту, етикету или рачун одмах по команди. Овај ток рада је погодан за окружења где је потребна документација о следљивој тежини, али интеграција са аутоматизованом линијом транспортера није неопходна.

Техничке спецификације

Додатне спецификације:Дисплеј: ЛЕД зеленоцифрени дисплеј; Тастатура: мембрански тип са 9 тастера; Штампач: Уграђени термални штампач (подржава папир за карте и самолепљиве етикете); Напајање: АЦ 220В са уграђеном литијумском батеријом од 8,4В (рад са двоструким напајањем); Комуникациони интерфејси (опционо): РС232, РС485, Блуетоотх, ТТЛ, Етхернет, Ви-Фи, 4Г ИоТ модул; Опције излаза података: УСБ складиште, релејни сигнал, 5В И/О, 4-20мА аналогни излаз; Конструкција оквира: угљенични челик са завршном обрадом од печеног емајла, опциони оквир од потпуног нерђајућег челика 304 или ливеног алуминијума; Димензије платформе, капацитет вагања и опције материјала могу се конфигурисати на основу оперативних захтева.

Јиангсу Јутиан послује у оквиру управљања квалитетом са сертификатом ИСО9001 и поседује ЦЕ сертификат за своје производе. Са 68 националних патената и 20 ауторских права на софтвер, 919 Р&Д центар развија инструменте за мерење и уграђени софтвер у компанији, укључујући фирмвер и комуникационе протоколе који се користе у серији Х8. Производња се одвија у два производна погона, са стандардизованим поступцима склапања и калибрације који се примењују на сваку јединицу.

Конструкција и калибрација опреме

Платформа и оквир:Платформа за вагање је стандардно израђена од нерђајућег челика 304. Оквир користи задебљани угљенични челик са завршном обрадом од печеног емајла за структурну крутост. За окружења изложена влази, средствима за чишћење или корозивним материјалима, може се специфицирати оквир од потпуно нерђајућег челика 304 или оквир од ливеног алуминијума. Платформу подржавају мерне ћелије које су изабране за номинални капацитет сваког модела.

Модул штампача:Интегрисани термални штампач је монтиран унутар кућишта индикатора, смањујући спољашње каблове и штитећи механизам за штампање од прашине и крхотина. Прихвата стандардне термалне роле или ролне са самолепљивим етикетама. Штампање садржаја—укључујући вредност тежине, јединицу, датум/време и кориснички дефинисано заглавље—може се конфигурисати преко тастатуре. Брзина штампања је приближно 60 мм/с под стандардним условима.

Процедура калибрације:Свака јединица је калибрисана коришћењем сертификованих тегова на више тачака у свом опсегу мерења пре испоруке. Нулта стабилност се потврђује током периода од 30 минута. Тестови линеарности и поновљивости су интерно документовани. Сертификат о калибрацији следљив према националним метролошким стандардима је доступан на захтев.

Руковање подацима и повезивање система

Серија Х8 локално складишти податке о тежини и подржава више метода излаза података. Када је опремљена опционим комуникационим модулима, вага може да преноси податке о тежини у реалном времену на повезани ПЦ, ПЛЦ или хост систем преко РС232, РС485, Етхернета, Ви-Фи или 4Г ИоТ-а. Формат података се може конфигурисати — подржани су непрекидни излаз, командни одговор или пренос покренут штампањем. УСБ меморија омогућава групни извоз записа о мерењу за офлајн анализу у ЦСВ формату.

За интеграцију са радним токовима заснованим на бар кодовима, вага може прихватити унос са повезаног скенера бар кодова да повеже очитања тежине са кодовима производа, бројевима серије или ИД-овима оператера. Релејни излаз и опције аналогног излаза 4-20мА подржавају интеграцију са екстерним индикаторима аларма или системима за контролу процеса.

Типичне апликације према типу тока посла

ФАК (често постављана питања)

Које врсте медија за штампање подржава уграђени штампач?
Термо штампач прихвата стандардне ролне термалног папира (формат улазница) и ролне термолепљивих етикета. Ширина штампе је фиксна према спецификацији штампача; компатибилност величине етикете може се потврдити током наручивања. Штампач не захтева мастило или тонер, јер користи медијуме осетљиве на топлоту.

Како су подаци о вагању форматирани на штампаном излазу?
Шаблон за штампање се може конфигурисати преко менија тастатуре. Поља која се могу укључити: вредност тежине (нето/бруто), јединица мере, датум и време, секвенцијални број карте, кориснички дефинисани текст заглавља и бар код (ако је омогућен). Више унапред подешених шаблона може се сачувати за различите типове производа.

Може ли вага радити без утичнице?
Да. Уграђена литијумска батерија од 8,4 В обезбеђује време рада погодно за мобилну употребу или окружења у којима је приступ струји испрекидан. Време рада батерије зависи од учесталости коришћења и од тога да ли се штампач непрекидно користи. Батерија се пуни када је вага повезана на наизменичну струју.

Која је разлика између опција оквира од угљеничног челика и нерђајућег челика?
Угљенични челик са завршном обрадом од печеног емајла пружа структурну чврстоћу уз нижу цену материјала и погодан је за сува, унутрашња окружења. Нерђајући челик 304 пружа отпорност на корозију и препоручује се за прераду хране, фармацеутске, хемијске или влажне средине где оквир може бити изложен влази, средствима за чишћење или благим хемикалијама.

Како се калибрише вага након инсталације?
Вага се калибрише у фабрици пре испоруке. Поновна калибрација на лицу места може се извршити коришћењем сертификованих тестних тегова према процедури у корисничком приручнику. За купце којима је потребна периодична верификација, процедура калибрације је документована, а даљинско вођење је доступно од нашег тима техничке подршке.
