Електронска платформска вага са уграђеном функцијом штампања етикета

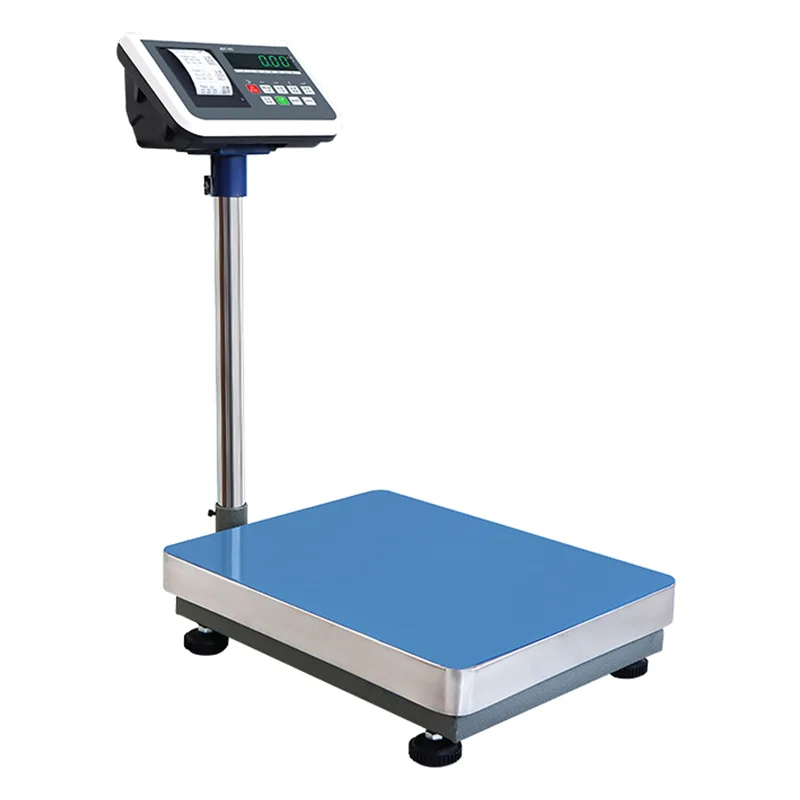

Електронска платформска вага са уграђеном функцијом штампања етикета (ЈДТ-ЈТ-Х8 серија) је стационарна радна станица за мерење и штампање коју производи Јиангсу Јутиан Веигхинг Екуипмент Цо., Лтд. Комбинује круту заварену челичну платформу, ћелије за мерење оптерећења, ЛЕД дигитални индикатор и интегрисани термални принтер. Опрема је дизајнирана за радне станице где се артикли вагају и одштампани запис—као што је карта о тежини, налепница за отпрему или рачун о инспекцији—мора да се генерише одмах на месту мерења.

За разлику од контролних вага које раде на покретним производним линијама, платформска вага серије Х8 мери статичку тежину након што се предмет постави на посуду и очитавање се стабилизује. Штампање се покреће ручно од стране оператера или аутоматски након стабилизације тежине, у зависности од конфигурисаног режима. Опрема је погодна за пријемне докове, одељке за отпрему, контролне тачке на производном спрату и станице за узорковање квалитета.

Спецификације модела

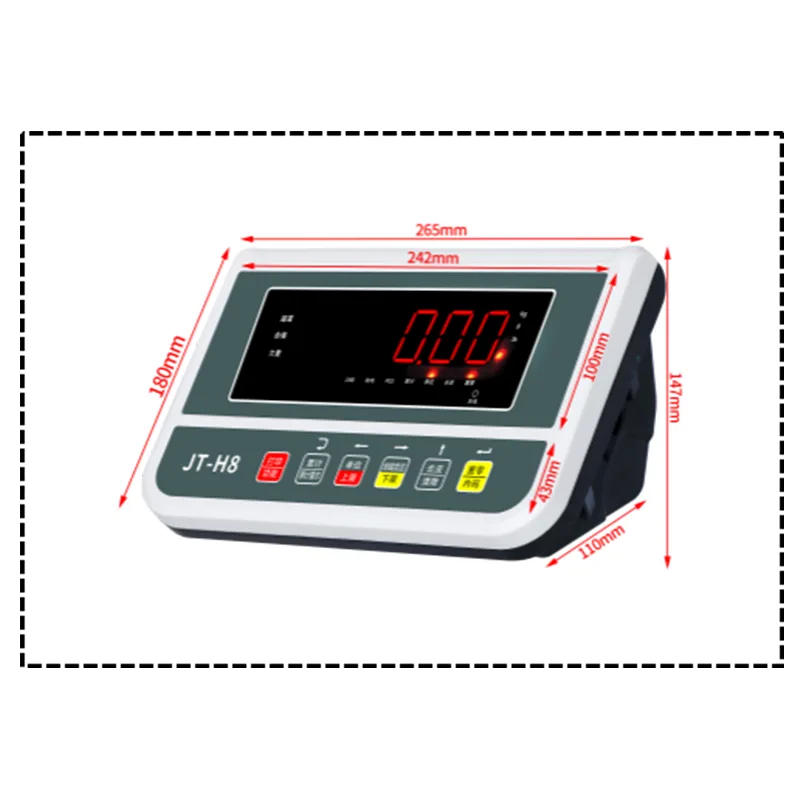

Уобичајене спецификације:Дисплеј: ЛЕД дигитални цевни дисплеј висине 32 мм; Јединице: кг / г / лб (слободно променљиве); Кућиште индикатора: АБС пластично кућиште са 6 механичких кључева; Напајање: АЦ 220В са уграђеном 6В 4А пуњивом батеријом (АЦ/ДЦ двоструке употребе); Основне функције: ресетовање на нулу, тара, бруто/нето тежина, акумулација, уграђени аларм, меморија тежине, режим уштеде енергије; Опциона комуникација: РС232, РС485, Блуетоотх, ТТЛ, Етхернет, Ви-Фи, 4Г ИоТ, УСБ складиште, релејни излаз, 5В И/О излаз, 4-20мА аналогни излаз; Опциони додаци: тробојно алармно светло, екстерни штампач, велики екран, скенер бар кодова. Димензије платформе и материјали се могу конфигурисати.

Јиангсу Јутиан Веигхинг Екуипмент Цо., Лтд. је специјализован за инструменте за мерење тежине више од 20 година, држећи ИСО9001 сертификат за управљање квалитетом и ЦЕ сертификат за производе. Центар за истраживање и развој компаније 919 развио је 68 националних патената и 20 ауторских права на софтвер. Производња се одвија у два објекта са стандардизованим процедурама које обухватају заваривање челичног оквира, калибрацију мерних ћелија и завршно функционално испитивање. Подржане су нестандардне величине платформе, материјали оквира и софтверске конфигурације.

Конструкција платформе и интеграција ћелије за оптерећење

Оквир платформе за вагање је израђен од профила од угљеничног челика, састављених континуираним заваривањем на свим структурним спојевима. Након заваривања, оквир се подвргава припреми површине и завршној обради печеног емајла за заштиту од корозије у затвореним индустријским окружењима. Посуда за вагање је направљена од нерђајућег челика, пружајући издржљиву површину која се лако чисти у директном контакту са измереним предметима.

За објекте са специфичним еколошким захтевима, алтернативни материјали оквира могу се навести у тренутку наручивања. Комплетна конструкција од нерђајућег челика 304 доступна је за окружења за прање, просторе за прераду хране или локације са високом влагом. За хемијску обраду или примену у морској атмосфери, нерђајући челик 316 се може специфицирати за побољшану отпорност на корозију на рупице и пукотине.

Ћелије за оптерећење су типа мерача напрезања, конфигурисане у распореду са више тачака испод платформе да обезбеде стабилна очитавања тежине без обзира на положај оптерећења унутар платформе. Капацитет ћелије за оптерећење је усклађен са номиналним капацитетом платформе са одговарајућом дизајнерском маргином да би се прилагодили кратким условима преоптерећења који се јављају у индустријској употреби. Сигнални каблови мерне ћелије се воде кроз заптивене водове до кућишта индикатора.

Дизајн напајања и рад у два режима

Вага ради из наизменичне струје (220В) у нормалним условима, са уграђеном пуњивом батеријом од 6В 4А која пружа резервну и бежичну радну способност. Архитектура двоструког напајања служи неколико практичних функција у индустријским окружењима. Батерија се аутоматски пуни када је вага повезана на напајање наизменичном струјом и обезбеђује време рада довољно за пуну радну смену под типичним обрасцима коришћења.

Бежични рад омогућава позиционирање ваге на локацијама где утичнице за струју нису одмах доступне—као што су привремене инспекцијске станице, утоварне пристаништа или вањске пријемне тачке испод заклона. Батерија такође одржава рад током кратких прекида напајања, спречавајући губитак података током трансакција мерења. Индикатор празне батерије на ЛЕД дисплеју упозорава оператера када је потребно пуњење. Режим за уштеду енергије смањује осветљеност екрана и активност процесора током периода мировања како би се продужило време рада батерије.

Ток рада штампања и режими рада

Уграђени термални штампач прихвата стандардне ролне термалног папира или самолепљиве етикете. Штампање покреће оператер преко наменског тастера на тастатури са индикаторском мембраном или је конфигурисан да се покреће аутоматски када се добије стабилно очитавање тежине и тежина пређе минимални праг. Садржај за штампање се може конфигурисати и може укључивати вредност тежине (нето или бруто), јединицу мере, датум и време, секвенцијални број карте и кориснички дефинисани текст заглавља.

Индикатор пружа основне функције вагања, укључујући ресетовање на нулу, ручно и унапред подешену тару, пребацивање приказа бруто/нето тежине и акумулацију тежине за дозирање са више јединица. Уграђена функција аларма подржава подешавања горње и доње границе тежине са звучним упозорењем када измерена тежина падне изван прихватљивог опсега. Меморија тежине задржава последњу тежину и укупне акумулације кроз циклусе напајања.

Типичне локације за постављање

ФАК (често постављана питања)

Која је разлика између конструкције платформе од угљеничног челика и платформе од нерђајућег челика?
Угљенични челик са завршном обрадом од печеног емајла пружа структурну чврстоћу за стандардна индустријска окружења у затвореном простору. Завршна обрада боје штити од атмосферске корозије, али се може оштетити ударом или јаким хемикалијама. Нерђајући челик 304 пружа инхерентну отпорност на корозију по целој дебљини материјала и препоручује се за прераду хране, фармацеутска, хемијска или влажна окружења. Нерђајући челик 316 нуди додатну отпорност на хлориде и погодан је за морске или хемијске атмосфере.

Колико дуго батерија траје током бежичног рада?
Време рада батерије зависи од учесталости коришћења, осветљености екрана и да ли се штампач непрекидно користи. Под типичном повременом употребом уз умерено штампање, батерија подржава пуну радну смену. Континуирано штампање великих серија ће смањити време рада. Индикатор слабе батерије даје унапред упозорење пре аутоматског искључивања. Потпуно пуњење наизменичном струјом захтева неколико сати.

Може ли се функција штампања аутоматски активирати када се предмет стави на вагу?
Вага се може конфигурисати да аутоматски штампа када се очитавање тежине стабилизује и премаши унапред подешени минимални праг. Овај режим аутоматског штампања је погодан за понављајуће мерење сличних предмета где није потребно ручно притискање тастера. За апликације које захтевају верификацију оператера пре штампања, доступан је и режим ручног покретања.

Који су комуникациони интерфејси доступни за повезивање ваге са рачунаром или мрежом?
Опциони интерфејси укључују РС232, РС485, Блуетоотх, ТТЛ, Етхернет, Ви-Фи и 4Г ИоТ. Они подржавају пренос података о тежини на повезани ПЦ, ПЛЦ или хост систем. Специфични формат података и протокол преноса су конфигурисани да одговарају систему за пријем. УСБ складиште омогућава групни извоз записа тежине за ванмрежну анализу.

Како се калибрише вага након инсталације или премештања?
Калибрација се врши коришћењем сертификованих тестних тегова који одговарају капацитету платформе. Процедури – са једном или више тачака – приступа се преко индикаторске тастатуре пратећи мени за калибрацију у корисничком приручнику. За капацитете од неколико стотина килограма, препоручује се више тачака калибрације у читавом опсегу да би се проверила линеарност. Верификација калибрације у редовним интервалима се препоручује као део система квалитета у објекту.
